精密轉臺軸承

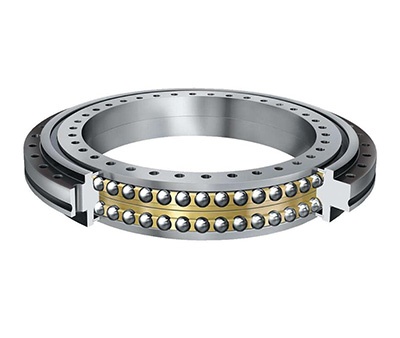

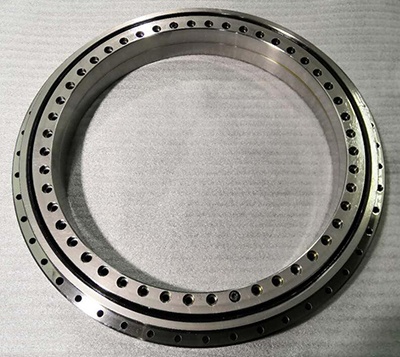

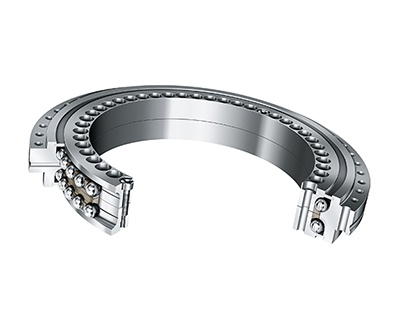

ZKLDF軸向角接觸球軸承軸承； 具有低摩擦，高旋轉精度，高極限轉速等特點，可以承受較高的軸向、徑向載荷并具備較高的傾斜剛度。這種軸承尤其適合應用于承受復合載荷的精密機床回轉臺、魔頭和多種測試裝備上。
|
軸承代號 |
外形尺寸 | 安裝孔 | 固定螺釘數量 | 螺紋拔取孔 | 節距t | 螺釘擰緊力矩 | 基本額定載荷 | 極限轉速 | 軸承摩擦力矩 | 重量 | |||||||||||||||
| 內圈 | 外圈 | ||||||||||||||||||||||||
| 軸向 | |||||||||||||||||||||||||
| d | D | H | H1 | D1 | D2 | D3 | J | J1 | d1 | d2 | a | 數量 | d3 | 數量 | 動載荷 | 靜載荷 | |||||||||
| 脂潤滑 | |||||||||||||||||||||||||
| 單位：mm | 單位：mm | 單位：mm | G | 數量 | 數量Xt | MA | Ca | Coa | Nm | Kg | |||||||||||||||
| KN | r/min | ||||||||||||||||||||||||
|
ZKLDF100 |
100 | 185 | 38 | 25 | 160 | 136 | 158 | 112 | 170 | 5.6 | 10 | 5.4 | 16 | 5.6 | 15 | 2 | M5 | 3 | 18×20° | 8.5 | 67 | 251 | 2800 | 1.6 | 4.5 |
| ZKLDF120 | 120 | 210 | 40 | 26 | 184 | 159 | 181 | 135 | 195 | 7 | 11 | 6.2 | 22 | 7 | 21 | 2 | M8 | 3 | 24×15° | 14 | 72 | 315 | 2400 | 2 | 6 |
| ZKLDF150 | 150 | 240 | 40 | 26 | 214 | 188 | 211 | 165 | 225 | 7 | 11 | 6.2 | 34 | 7 | 33 | 2 | M8 | 3 | 36×10° | 14 | 76 | 365 | 2000 | 3 | 7.5 |
| ZKLDF180 | 180 | 280 | 43 | 29 | 244 | 221 | 241 | 194 | 260 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | M8 | 3 | 48×7.5° | 14 | 85 | 440 | 1700 | 3 | 8 |
| ZKLDF200 | 200 | 300 | 45 | 30 | 274 | 243 | 271 | 215 | 285 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | M8 | 3 | 48×7.5° | 14 | 112 | 550 | 1600 | 4.5 | 11 |
| ZKLDF260 | 260 | 385 | 55 | 36.5 | 345 | 313 | 348 | 280 | 365 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36×10° | 34 | 155 | 920 | 1200 | 7.5 | 22 |
| ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 413 | 342 | 430 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36×10° | 34 | 165 | 1110 | 1000 | 11 | 28 |
| ZKLDF395 | 395 | 525 | 65 | 42.5 | 486 | 450 | 488 | 415 | 505 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48×7.5° | 34 | 214 | 1470 | 800 | 16 | 39 |
| ZKLDF460 | 460 | 600 | 70 | 46 | 560 | 520 | 563 | 482 | 580 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48×7.5° | 34 | 255 | 1860 | 700 | 21 | 50 |
| ZKLDF580 | 580 | 750 | 90 | 60 | 702 | 656 | 700 | 610 | 720 | 11.4 | 18 | 11 | 45 | 11.4 | 42 | 3 | M12 | 6 | 48×7.5° | 68 | 282 | 2150 | 500 | 40 | 82 |
| ZKLDF650 | 650 | 870 | 122 | 78 | 800 | 739 | 802 | 680 | 830 | 14 | 20 | 13 | 45 | 14 | 42 | 3 | M12 | 6 | 48×7.5° | 116 | 388 | 2350 | 440 | 63 | 168 |
